BR93Axx-WM是ROHM集团推出的车载Microwire总线串行EEPROM(Electrically Erasable Programmable Read Only Memory)系列,是一种非易失性存储器。该系列串行EEPROM工作温度最高可达105℃,存储容量涵盖1K/2K/4K/8K/16K,工作电源电压范围宽,适合采用电池供电,且具有高可靠性,整个系列均为无铅产品,符合RoHS标准。


BR93Axx-WM系列串行EEPROM可提供SOP8、SOP-J8、TSSOP-B8、MSOP8四种封装,对应尺寸为5.00mm x 6.20mm x 1.71mm、4.90mm x 6.00mm x 1.65mm、3.00mm x 6.40mm x 1.20mm、2.90mm x 4.00mm x 0.90mm。图1所示为SOP8/SOP-J8/TSSOP-B8/MSOP8四种封装实物图(含尺寸)。

图1 SOP8/SOP- J8/TSSOP-B8/MSOP8四种封装实物图(含尺寸)


BR93Axx-WM系列串行EEPROM完全兼容标准的Microwire总线接口,具有串行时钟线(SK)、片选信号线(CS)、串行数据输入/输出线(DI/DO)三根信号线。其中,串行数据输入/输出共用一根线,二者之间通过一个电阻连接。图2所示为BR93Axx-WM系列引脚图,图3所示为BR93Axx-WM系列与微控制器连接方法,其中图3左边为四线制连接方法、右边为三线制连接方法。


图2 BR93Axx-WM系列引脚图


图3 BR93Axx-WM系列与微控制器连接方法


BR93Axx-WM系列串行EEPROM工作温度范围为-40°C ~+105°C,可应对更为苛刻的温度环境;采用2.5V ~5.5V单电源供电,非常适合采用电池供电;在2.5V ~5.5V供电电压下,最高工作时钟速率可达2MHz;支持写入加速,写周期最长5ms;存储容量大小涵盖1K/2K/4K/8K/16K,对应型号分别为BR93A46-WM、BR93A56-WM、BR93A66-WM、BR93A76-WM、BR93A86-WM。这里需要强调的是,BR93Axx-WM系列同一型号支持六种封装类型,其中封装类型代码F/RF、FJ/RFJ分别表示SOP8封装、SOP-J8封装,区别在于F/FJ与RF/RFJ引脚定义略有不同(具体信息可查阅手册),使用时需特别注意。此外,该系列不同容量的串行EEPROM具有相同的封装和引脚布局即管脚到管脚(pin-to-pin)关系,兼容性强,后续若需变更同系列其他容量会非常方便。


BR93Axx-WM系列串行EEPROM在读操作时具有自动增加地址的功能;支持误写阻止功能,包括上电时的写保护、通过指令进行写保护以及低电压时的误写阻止;编程周期内具有自动减少以及自动结束功能,而且编程状态由READY/nBUSY显示;具有较低的电流消耗,5V电压写操作时消耗电流典型值为1.2mA,5V电压读操作时消耗电流典型值为0.3mA,5V待机条件下CMOS输入时消耗电流典型值为0.1μA。能够满足低功耗应用需求。


BR93Axx-WM系列串行EEPROM输入输出兼容TTL电平,在Ta≦25℃情况下,数据可擦写100万次,且可保持长达40年,具有很高的可靠性;发货时所有数据地址为FFh。此外,该系列串行EEPROM符合AEC-Q100标准,适用于工业控制、消费电子、尤其是车载应用领域。

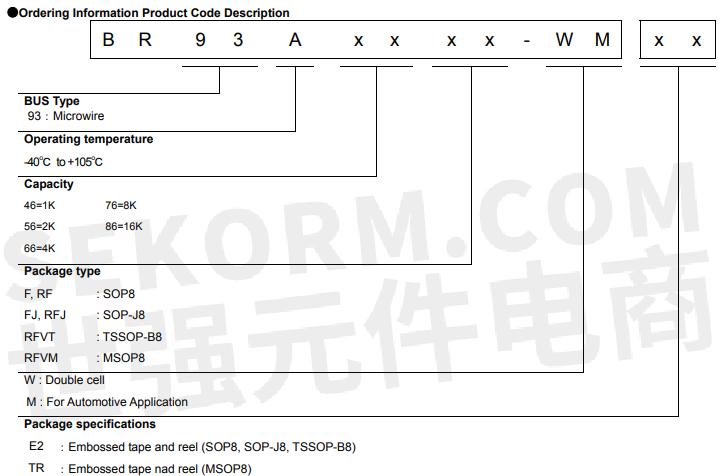

图3 BR93Axx-WM系列串行EEPROM订购信息


BR93Axx-WM系列串行EEPROM特性:

单电源供电:2.5V ~5.5V,适合采用电池供电

工作温度范围:-40°C ~ +105°C

符合Microwire总线标准

工作时钟速率最高可达2MHz;

支持写入加速,写周期最长5ms

低消耗电流

具有高可靠性(Ta≦25℃)

数据可擦写次数:100万次

数据可保持时间:长达40年

存储容量:1K/2K/4K/8K/16K

四种封装:SOP8/SOP-J8/TSSOP-B8/MSOP8

符合RoHS标准

汽车级、符合AEC-Q100标准


BR93Axx-WM系列串行EEPROM应用:

工业控制

消费电子

车载应用
