授权赛车学生:看看罗姆是如何支持”星际争霸队“

分享到:

       长期以来,赛车是一个可靠的发展来源,也推动了消费者的汽车。但是随着内燃机未来生存能力的下降,一级方程式(F1)等车型在这方面的重要性正在缓慢下降。

       因此,需要新一代的创意贡献者。还有什么比求助于新一代工程师--求助于我们的学生更显而易见的呢?



支持学生赛车

       这就是ROHM半导体公司参与配方学生计划的原因。该公司最近开始支持该计划的团队星际争霸的TU Ilmenau,德国。

我代表ROHM半导体欧洲,我们的总裁铃木俊美(中l.)和我们的主席Christian André(中r.)是星际争霸团队的有力支持者。



       公式学生是一项国际性的学生设计比赛。来自世界各地的大学团队在一年内开发出具有竞争力的赛车,包括一个合适的营销理念。技术设计、成本计划和商业模式必须说服来自工业和经济领域的专家。学生的建筑必须在跑道上进行。

论流动的未来轨迹

       2017年,推出了“方程式学生无人驾驶”计划,学生们开发自主赛车,突出了竞赛的未来理念。新的班级补充了前两个班级,燃烧和电气,这两个不同的驱动技术使用。

       没有专业的车手在方程式学生,但学生自己驾驶的汽车。大多数学生司机都有一些手推车运动的背景,但他们是业余的。

来自各个学科的学生

       星际争霸团队成立于2006年,位于伊尔梅诺技术大学。自2011年以来,该团队的所有汽车都是纯电动的。大约有50名学生组成了这个团队。他们来自广泛的学科:当然,有来自机械工程和电气工程的学生,但也来自不太明显的领域,如媒体经济学。

星际争霸团队由来自不同学科的50名学生组成。



       星际争霸团队致力于提高效率。这从有效利用资源开始,并继续提高赛车的能源效率。高效也是只使用一辆汽车的电动以及无人驾驶的比赛。自动模式所需的所有组件,如摄像机、激光雷达和控制单元,都可以轻松、快速地在汽车上和车外安装。

自制电子产品

       “星际争霸团队”的电动汽车以其大量的自主研发和自制部件而与众不同。这包括空气动力学和力学,但也包括电子和电子学。几代人的汽车需要一些小的和大的步骤升级的技术。但2018年法规的改变导致了这款车的彻底重新设计。

       这次重新设计的一个主要部分是里昂·洛瑟(LeonLoeser)完成的,他是TU Ilmenau电子工程专业的学生,他从开始学习起就加入了星际争霸团队。他负责这辆新车的整个电力电子产品,他自己开发的--600 V电池。

 在团队内,星际争霸的赛车,ROHM的逆变器将电池盒的直流电转化为电机的交流电,并调节其输出。Rohm的SiC MOSFET位于这些逆变器内部。



       “这种电池为发动机和车载电源提供能量。电池管理系统监控每个电池的电压和温度,确保充电和驱动过程中的安全。这位22岁的学生说:“另外,四台逆变器将电池箱的直流电转化为电机的交流电流,并调节它们的输出。”

提高效率的SiC MOSFET

       该设计基于最新的ROHM SiC MOSFET,与以前的汽车相比,提高了系统效率,同时节省了安装空间和重量。通过赞助,Rohm提供了这些SiC晶体管和相应的栅极驱动程序。

“我选择了ROHM组件

因为他们价格绩效

比率,它们良好的热度

行为

以及他们的交换率。“

电气工程专业学生利昂·洛瑟



       但甚至在与ROHM的谈判开始之前,里昂就利用了该公司的SiCMOSFET。莱昂解释说:“我之所以选择ROHM组件,是因为它们的性价比、良好的热性能和转换速率。”另一个重要的因素是可用性:“由于48个碳化硅MOSFET是内置到汽车,我需要的可能性,以订购更大的数字,”莱昂补充说。

为了提高赛车的性能,莱昂·洛瑟和他的团队定期测试汽车集成产品的功能。



       总之,有近60 ROHM产品内置的汽车,可能会有更多在未来。但是公司的支持并不限于组件级:团队也从ROHM获得设计支持。Leon说:“我们的团队可以随时与ROHMPowerLab的工作人员联系,以获得可信赖的产品建议的提示,以及设计方面的故障排除。”

期待下一季的到来

       当被问到他在“方程式学生”近四年中的个人亮点时,里昂微笑着说:“当一切顺利的时候,一切都很顺利。”这是“简单”的东西,比如车轮第一次转动,或者电池第一次充电时没有砰的一声,也没有开始闻起来。特别是电池总是引起人们的关注:在短路事件的最坏情况下,1兆瓦的电力可能会被释放出来。这足以让人感到有点紧张。“

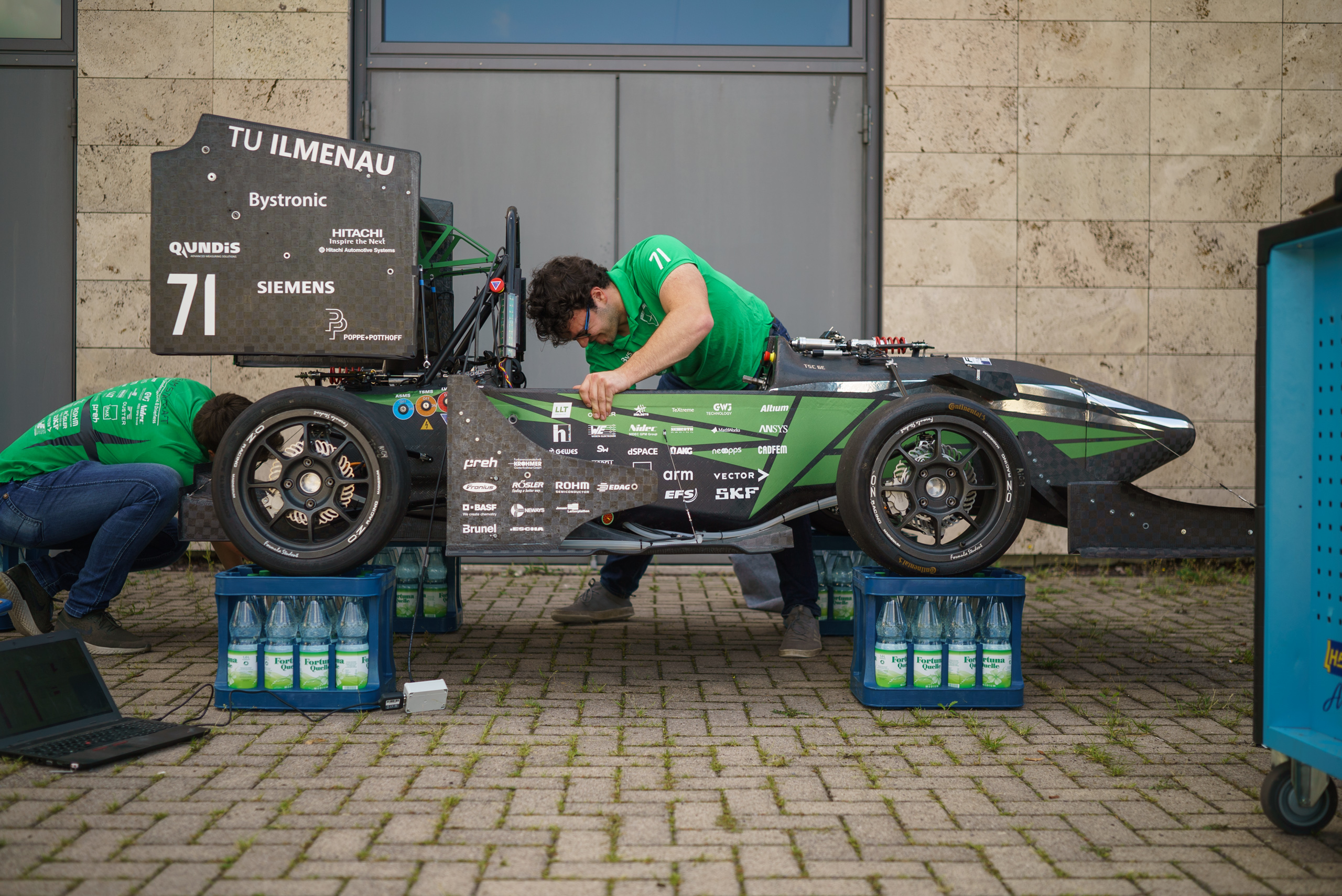

准备,稳住,开始:里昂·洛瑟(r.)他的团队在比赛开始前对他们的车进行了最后的检查。

       现在,这辆新车已经完工,驾驶也很顺利。现在剩下的是测试:什么可能出错,什么可以优化?模拟正确吗,零件会中断吗?测试阶段将决定下个赛季的可能:在2020年夏末,下一场比赛将在世界各地举行。随着新的电动汽车,团队星际争霸希望参与尽可能多的活动。

       目标总是很高:团队星际争霸想要赢。车队知道它的赛车是好的:“它重量轻,速度快。在测试之后,我们将进行驾驶员培训,我们希望不会出什么差错。“里昂说。那样的话,没有什么能阻挡胜利的道路。





公式学生-设计,制造,经济

       公式学生是一项国际学生设计比赛。车队的核心任务:设计和制造单座方程式赛车,同时考虑到汽车工程的经济方面。

       德国方程式学生每年在德国巴登-符腾堡的赛车赛道“霍肯海明岭”举行,学生小组在那里聚会,比较赛车。世界各地都发生了类似的事件。

       在20世纪80年代,方程式学生开始使用内燃机赛车。2010年,以电迁移为主题的公式学生电学作为第二类被引入,以扩展公式学生。最后,从2017年起,F1学生无人驾驶完成了设置。到2022年,方程式学生竞赛将完全由电动汽车进行。

       这三个类别遵循相同的规则,只是轻微的修改,以反映不同的动力系统。在公式学生电气,这些规定不施加任何限制类型(直流或交流)和电机的数目,只有最高电压限制在600伏直流。从电池中提取的最大功率在任何时候都是80千瓦。所有类型的电池和电容器都可以用作储能设备,但不能使用高温电池或燃料电池。





TSC-6e:星际争霸的电动赛车

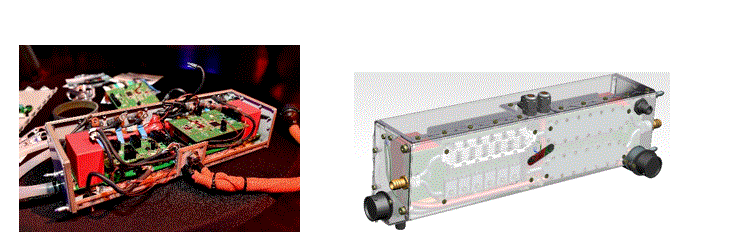

       与以前的车型相比,星际争霸团队新车的所有部件基本上都进行了重新设计。这包括基于ROHM的基于SiC MOSFET的自制逆变器.

       星际争霸团队的汽车-事实和数字:

  • 功率:80千瓦
  • 600 V 7,6kWh锂聚合物电池
  • 最高时速:115公里/小时
  • 加速度0-100公里/小时:2,2秒
  • L/B/H:2826毫米/1450毫米/1119毫米
  • 轴距:1530毫米
  • 重量:177公斤
