漏电断路器工作原理及选用原则

分享到:

漏电断路器是电路中漏电电流超过预定值时能自动动作的开关。常用的漏电断路器分为电压型和电流型两类,而电流型又分为电磁型和电子型两种。漏电断路器用于防止人身触电,应根据直接接触和间接接触两种触电防护的不同要求来选择。在这篇文章中,我们将好好探讨下漏电断路器的工作原理和选用原则。

一、工作原理
    漏电断路器主要有零序电流互感器、电子组件板、漏电脱扣器及带有过载和短路保护的断路器组成。漏电断路器的漏电保护部分,由零序电流互感器(感测部分),运算控制器(控制部分)和电磁脱扣器(动作,执行部分)组成。被保护的主电路所有相,零线都穿过零序电流互感器的铁芯,组成零序电流互感器一次侧。漏电断路器的工作原理基本上可以理解为:漏电断路器对于同时接触两相的两相触电,不能保护。下面通过图解说明:
02

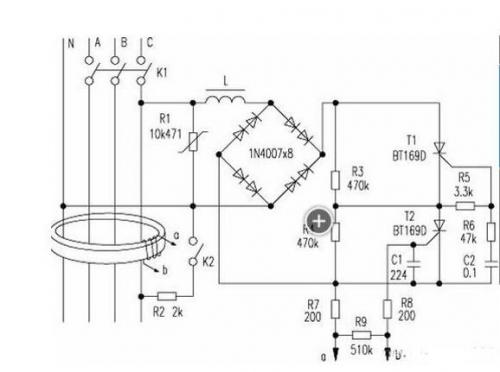

图中L为电磁铁线圈,漏电时可驱动闸刀开关K1断开。每个桥臂用两只1N4007串联可提高耐压。R3、R4阻值很大,所以K1合上时,流经L的电流很小,不足以造成开关K1断开。R3、R4为可控硅T1、T2的均压电阻,可以降低对可控硅的耐压要求。K2为试验按钮,起模拟漏电的作用。按压试验按钮K2,K2接通,相当于外线火线对大地有漏电,这样,穿过磁环的三相电源线和零线的电流的矢量和不为零,磁环上的检测线圈的a、b两端就有感应电压输出,该电压立即触发T2导通。由于C2预先充有一定电压,T2导通后,C2便经R6、R5、T2放电,使R5上产生电压触发T1导通。T1、T2导通后,流经L的电流大增,使电磁铁动作,驱动开关K1断开,试验按钮的作用是随时可检查本装置功能是否完好。用电设备漏电引起电磁铁动作的原理与此相同。R1为压敏电阻,起过压保护作用。这个也就基本上构成了漏电断路器的工作原理中最重要的漏电保护的功能。

    最后简单说下一般家用漏电断路器的工作原理和一些常见的应用。漏电断路器作为一项有效的电气安全技术装置已经被广泛使用,并起到了举足轻重的作用。根据医学研究,当人体接触50Hz的交流电、触电电流在30mA及以下时,可以承受几分钟的时间。这就界定了人体触电安全电流,为设计和选用漏电保护装置提供了科学依据,因此,在移动电器、潮湿场所的电器所在的电源支路设置漏电断路器。是防止间接接触触电的有效措施。在国家标准<住宅设计规范>中明确"除空调电源插座外,其他电源插座回路应设置漏电保护装置".其漏电动作电流为30mA,动作时间为0.1s。我觉得这些对我们日常都是十分重要的,理应引起我们的注意。

二、选用原则
根据使用目的和电气设备所在的场所来选择
1)直接接触触电的防护
因直接接触触电的危害比较大,引起的后果严重,所以要选用灵敏度较高的漏电断路器,对电动工具、移动式电气设备和临时线路,应在回路中安装动作电流为30mA,动作时间在0.1s之内的漏电断路器。对家用电器较多的居民住宅,最好安装在进户电能表后。如果一旦触电容易引起二次伤害(比如高空作业),应在回路中安装动作电流为15mA,动作时间在US之内的漏电断路器。对于医院中的电气医疗设备,应安装动作电流为6mA,动作时间在US之内的漏电断路器。

2)间接接触触电防护
不同场所的间接接触触电,能对人身造成不同程度的伤害,所以,不同场所应安装不同的漏电断路器。对容易触电的危害性较大的场所,要求用灵敏度比较高的漏电断路器。在潮湿场所比在干燥场所触电的危险性要大得多,一般应安装动作电流为15-30mA,动作时间在0.1s之内的漏电断路器。对于水中的电器设备,应安装动作.电流为6- l0mA,动作时间在US之内的漏电断路器。对于操作人员必须站在金属物体上或金属容器内的电气设备,只要电压高于24V,就应安装动作电流为15mA以下,动作时间在US之内的漏电断路器。对电压为220V或380V的固定电气设备,当外壳接地电阻在500fZ以下时,单机可安装动作电流为30mA,动作时间在0.19之内的漏电断路器。对额定电流在100A以上的大型电气设备或带有多台用电设备的供电回路,可安装动作电流为50--100mA的漏电断路器,对用电设备的接地电阻在1000以下时,可安装动作电流为200-500mA的漏电断路器。
