ROHM开发出耐压高达80V、输出电流达5A的电源IC “BD9G500EFJ-LA”和“BD9F500QUZ”

分享到:

全球知名半导体制造商ROHM(总部位于日本京都市)面向处理大功率的5G通信基站和PLC、逆变器等FA设备,开发出两款实现高耐压和大电流的、内置MOSFET的降压型DC/DC转换器IC*1BD9G500EFJ-LA”和“BD9F500QUZ”。

DC/DC转换器IC

近年来,在以5G通信基站和FA设备为首的先进工业设备中,越来越多地配备了融和AI和IoT技术的新功能。随之而来的是对所使用的电源IC提出了越来越高的要求:不仅要小型高效,还要具有高耐压性能,以确保即使受到雷电等引起的突发性浪涌电压*2也不会损坏;而且还要能支持大电流,以使众多功能工作。

ROHM利用先进的电源系统工艺和垂直统合型生产体制,为工业设备市场开发出众多电源IC产品,这些产品不仅特性出色,而且还很注重可靠性和长期稳定供应。此次,ROHM又面向先进的工业设备领域,开发出高耐压和大电流性能兼备的DC/DC转换器IC。

新产品是非隔离型*3DC/DC转换器IC,利用ROHM擅长的模拟设计技术开发而成,采用电源系统的BiCDMOS高耐压工艺,可提供先进工业设备所需的电源功能。

“BD9G500EFJ-LA”适用于48V电源系统,具有业内超高的80V耐压,同时由于其内置MOSFET,可实现同类产品中高达5A的输出电流,且支持大功率,从而有助于5G通信基站和充电桩等设备实现更高可靠性和性能。而“BD9F500QUZ”则适用于24V电源系统,采用小型薄型封装(3.0mm×3.0mm×0.4mm),虽然小巧却实现了39V的耐压和5A的输出电流,有助于以FA设备为首的众多先进工业设备实现更高性能和更小体积。

新产品已于2021年5月开始暂以月产10万个的规模投入量产(样品价格 500日元/个,不含税)。新产品和评估板“BD9G500EFJ-EVK-001”和“BD9F500QUZ-EVK-001”已经开始通过电商进行销售,从AMEYA360、SEKORM等电商平台均可购买。 今后,ROHM将充分利用模拟设计技术优势继续开发高性能、高可靠性的产品,持续为工业设备的节能、小型化和安全性贡献力量。

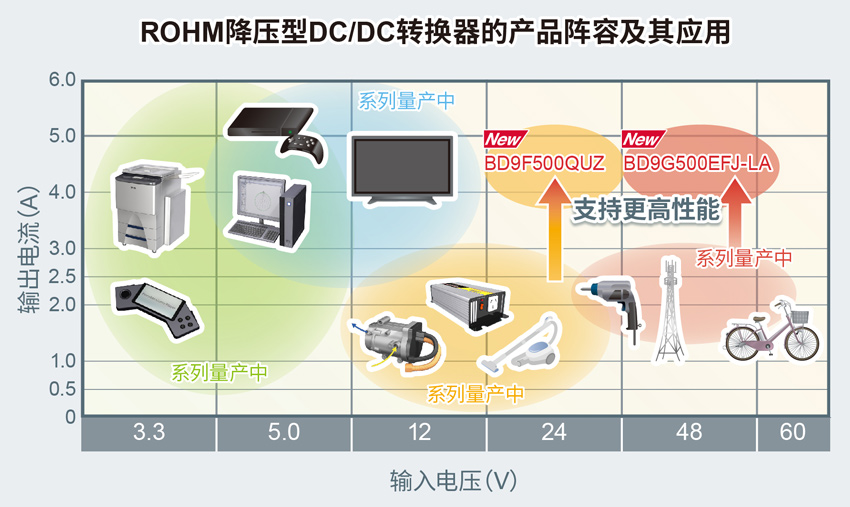

罗姆的降压DC/DC转换器

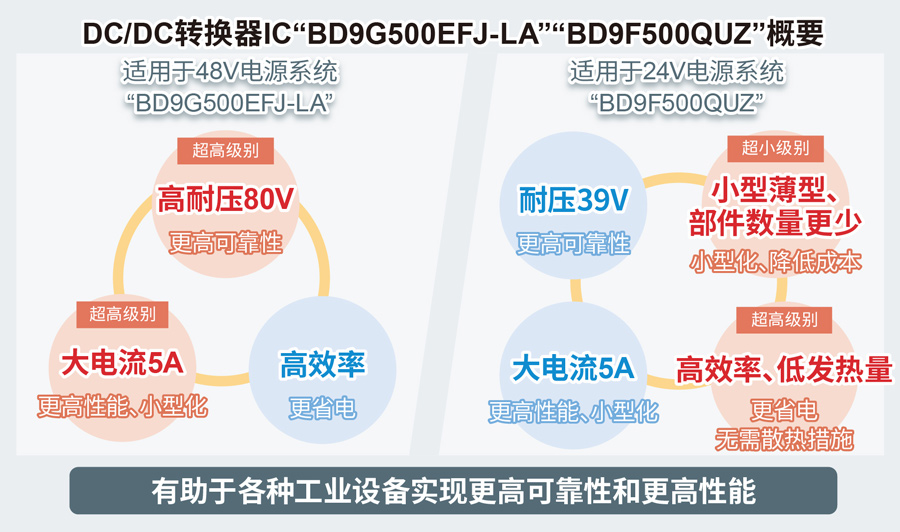

DC/DC转换器IC「BD9G500EFJ-LA」「BD9F500QUZ」概要

<新产品特点>

这两款新产品采用电源系统中的BiCDMOS高耐压工艺,并利用ROHM擅长的模拟设计技术开发而成,是内置MOSFET的非隔离型DC/DC转换器IC。新产品具备以下特点,有助于先进工业设备实现更高可靠性、更高性能和进一步小型化。

■ 非常适用于48V电源系统的“BD9G500EFJ-LA”

1.实现业内超高的80V耐压性能,安全工作范围更宽

BD9G500EFJ-LA采用BiCDMOS高耐压工艺,在内置高边MOSFET(非同步整流型*4)的非隔离型DC/DC转换器IC中,实现了业内超高的80V耐压等级,从而可以使安全工作范围更宽。与同等输出电流的普通产品相比,耐压成功地提高了约20%,不仅在5G通信基站和服务器等的48V主电源系统中,而且在电池日益大型化的电动自行车和电动工具的60V电源系统中,都拥有足够的余量应对突发性的浪涌电压,因此有助于提高应用产品的可靠性。实现业内超高的80V耐压性能,安全工作范围更宽

2.实现业内超高的5A输出电流,有助于先进工业设备进一步提高性能并缩小体积

BD9G500EFJ-LA不仅具有80V的高耐压性能,而且还实现了在耐压60V以上的DC/DC转换器IC中超高的5A最大输出电流。非常有助于实现旨在通过安装AI和IoT功能来提高性能的工业设备,以及配备更多功能的设备的小型化。另外,通过内置低损耗MOSFET,虽为非同步整流,却仍可在2A至5A很宽的输出电流范围内实现高达85%的功率转换效率,更加节能。

■ 非常适用于24V电源系统的“BD9F500QUZ”

1.通过节省安装面积和削减部件数量,有助于应用产品降低成本并更加小型化

BD9F500QUZ是内置MOSFET(同步整流型*4)的非隔离型DC/DC转换器IC,利用ROHM的模拟设计技术优势,以小型封装(3.0mm×3.0mm×0.4mm)实现了39V的耐压和5A的输出电流。与具有同等性能的普通产品(6.0mm×4.0mm×0.8mm)相比,尺寸减少约60%,而且还可以减少外围部件的数量。不仅如此,利用高达2.2MHz的高速开关性能,即使使用1.5µH的小型线圈也能实现稳定工作,可节省在电路板上的安装面积并可降低高度,从而有助于PLC和逆变器等各种FA设备的主电源系统的24V线应用降低部件成本并实现小型化。

通过节省安装面积和削减部件数量,有助于应用产品降低成本并更加小型化

2.高效率和低发热量运行,有助于提高可靠性

BD9F500QUZ虽然采用的是不利于散热的小型封装,而且还支持高速开关,但仍然能够以很低的发热量工作。在具有同等功能的小尺寸产品中,IC温度接近100℃,因此需要采取散热措施(通过外置散热器和MOSFET来分散热量),而ROHM新产品的工作效率高达90%(输出电流为3A时),并采用散热性能出色的封装,工作时的发热温度仅为65℃左右,因此客户无需采取散热措施,从而有助于提高应用的可靠性。

高效率和低发热量运行,有助于提高可靠性

<新产品的主要特性>

产品名称 耐压[V](Max.) 输入电压范围[V] 输出电压范围[V] 最大输出电流[A](Max.)
SW频率
[MHz]
工作温度范围[℃] 封装[mm]
BD9G500EFJ-LA(NEW) 80 7~76 1~0.97✕VIN 5 0.1~0.65 -40~+125
HTSOP-J8
4.9✕6.0✕1.0
BD9F500QUZ(NEW) 39 4.5~36 0.6~14 5 0.6,1.0,2.2 -40~+85

VMMP16LZ3030
3.0✕3.0✕0.4



<应用示例>

  • ●适用于48V电源系统的“BD9G500EFJ-LA”
  • ・需要48V级电源输入的5G通信基站的功率放大器、充电桩、服务器等
  • ・需要60V/48V级电源输入的电动自行车、电动工具等
  • ・浪涌电压较大的电机应用(吸尘器和洗衣机等白色家电)
  • ●适用于24V电源系统的“BD9F500QUZ”
  • ・需要24V级电源输入的包括PLC和逆变器在内的各种FA设备、监视摄像头等
  • ・用于各种工业设备中的FPGA和SoC等低电压工作控制系统的电源

<电商销售信息>

起售时间: 2021年5月起

电商平台: AMEYA360, SEKORM

销售产品:

产品名称 功能
BD9G500EFJ-LA 7V~76V输入 5A 内置高边MOSFET(非同步整流型)
1ch 降压型DC/DC转换器
BD9F500QUZ 4.5V~36V入力 5A 内置MOSFET(同步整流型)
1ch同步整流 降压型DC/DC转换器
BD9G500EFJ-EVK-001 BD9G500EFJ-LA的评估板
BD9F500QUZ-EVK-001 BD9F500QUZ的评估板



  • 一枚起售
  • AMEYA360
  • SEKORM
  • 评估版
  • BD9G500EFJ-EVK-001 BD9F500QUZ-EVK-001

<术语解说>

*1) DC/DC转换器
电源IC的一种,将直流(DC)电压转换为直流电压。通常包括降压(使电压下降)和升压(使电压上升)两种。
*2) 浪涌电压
受到雷电和电机启动等来自IC外部的力而产生的突发大电压。
*3) 隔离型和非隔离型
隔离型是采取了防触电措施的产品。非隔离型设置于隔离型的后段,在小型化和高效化方面更具优势。
*4) 非同步整流和同步整流
两者均为DC/DC转换器的输出控制方式。非同步整流由一个MOSFET(晶体管)和一个二极管组成,同步整流则由两个MOSFET组成。同步整流比非同步整流更难控制,但在功率转换效率方面更具优势。
