ROHM开发出实现业界超高光辐射强度的小型表贴型近红外LED

发布时间：2025-03-25

来源：罗姆半导体社区 (https://rohm.eefocus.com)

分享到：

全球知名半导体制造商ROHM（总部位于日本京都市）开发出小型顶部发光型表贴近红外 (NIR)*1 LED新产品，非常适用于VR/AR*2设备、工业光学传感器、人体感应传感器等应用。

红外发光LED

近年来，在VR/AR设备和生物感测设备等领域，对使用了近红外（NIR）的先进感测技术的需求不断增加。由于这些技术用于眼动追踪、虹膜识别、血流量和血氧饱和度测量等应用，因此对精度的要求非常高。另外，应用产品的小型化、低功耗化以及设计灵活性的提升也备受重视。此外，在工业设备领域，随着精密打印机控制和自动化系统的发展，近红外LED的作用日益重要。在这种背景下，ROHM通过提供小型封装和各种波长的丰富产品群，助力提高设计灵活性，并扩大客户的选择范围；同时通过实现更高的光辐射强度，助力实现更高精度和更加节能的应用产品。

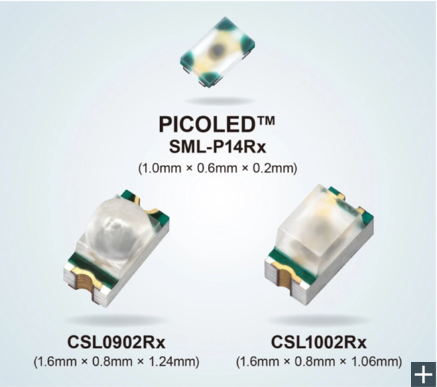

新产品共有3种封装，6款型号。超小（1.0×0.6mm）超薄（0.2mm）的PICOLED™系列*3有“SML-P14RW”和“SML-P14R3W”2款型号。业界标准尺寸（1.6×0.8mm）系列有窄指向角的圆透镜型“CSL0902RT”和“CSL0902R3T”以及宽照射范围的平透镜型“CSL1002RT”和“CSL1002R3T”共4款型号。每种封装都有850nm（SML-P14RW为860nm）和940nm两种波长，用户可根据应用需求进行选择。850nm波长与光电晶体管和相机感光元件之间的兼容性非常好，适用于VR/AR眼动追踪和物体检测等追求高灵敏度的应用，而940nm波长不易受阳光影响，发光时不会呈现红色，因此适用于人体感应传感器等应用。此外，在脉搏血氧仪等生物感测应用中，还可用于测量血流量和血氧饱和度（SpO₂）。

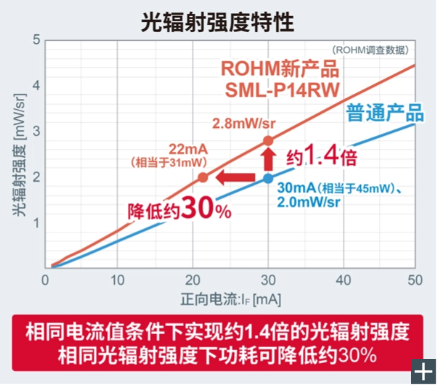

光源采用了源于ROHM自主生产制造优势的自有技术，配备了对发光层结构进行了优化的NIR元件。通过这一技术，实现了在小型封装中难以实现的业界超高光辐射强度*4。例如，“SML-P14RW”与同为1006尺寸的普通产品相比，在相同电流值条件下可以实现约1.4倍的光辐射强度，而在相同光辐射强度下，功耗可以降低约30%。这不仅提高了感测精度，还可以降低应用设备整体的功耗。

新产品已经暂以月产100万个的规模投入量产。前道工序的生产基地为ROHM总部工厂（日本京都市），后道工序的生产基地为ROHM Electronics (Malaysia) Sdn. Bhd.（马来西亚）和ROHM Semiconductor (China) Co., Ltd.（中国）。新产品还支持电商销售，通过Ameya360等电商平台均可购买（样品价格140日元/个，不含税）。未来，ROHM将继续致力于提供支持下一代感测技术的创新光源解决方案，为VR/AR市场和工业设备市场创造新的价值，同时为实现可持续发展社会贡献力量。

＜小型NIR LED产品阵容＞

产品型号	数据表	绝对最大额定值				电气和光学特性*1			封装 [mm]
产品型号	数据表	正向电流*1 IF [mA]	反向电压*1 VR [V]	工作温度 Topr [℃]	保存温度 Tstg [℃]	光辐射强度 Typ. IE [mW/sr]	正向电压 Typ. VF [V]	峰值波长 Typ. λp [nm]	封装 [mm]
SML-P14RW		50	5	－40 ～＋85	－40 ～＋100	2.8*2	1.5*2	860*2	PICOLED™ 1.0 × 0.6 t=0.2
SML-P14R3W		50	5	－40 ～＋85	－40 ～＋100	2.8*2	1.5*2	940*2	PICOLED™ 1.0 × 0.6 t=0.2
CSL0902RT		30	5	－40 ～＋85	－40 ～＋100	5.0*3	1.4*3	850*3	1.6 × 0.8 t=1.24
CSL0902R3T		30	5	－40 ～＋85	－40 ～＋100	5.0*3	1.4*3	940*3	1.6 × 0.8 t=1.24
CSL1002RT		30	5	－40 ～＋85	－40 ～＋100	1.9*3	1.4*3	850*3	1.6 × 0.8 t=1.06
CSL1002R3T		30	5	－40 ～＋85	－40 ～＋100	1.9*3	1.4*3	940*3	1.6 × 0.8 t=1.06

*1:Ta=25℃ *2:IF=30mA *3:IF=20mA

罗姆还可提供接收NIR用的“光电晶体管”。

＜应用示例＞

・VR/AR设备（眼动追踪、手势识别）

・脉搏血氧仪（血流量和血氧饱和度测量）

・工业光学传感器（物体通过检测、位置检测）、自助收银机（纸币、卡片检测）、便携式打印机（纸张检测）

・家电遥控器（IR数据通信）、扫地机器人（地面检测）等

文章转自罗姆官网
