关于ROHM PMIC BD71805MWV 的晶体参考设计

分享到:

概述

ROHM的PMIC BD71805MWV 利用其供电技术可以为手机应用提供较为优化的回路配置,降低了系统在正常操作和待机时的功耗,大大延长了电池续航时间。另外,内置RTC 功能,可以独立于主处理器完成时间、日历功能。

背景
不仅在电子书籍和可穿戴式设备领域,在工业设备用的手持终端和平板电脑等众多移动设备领域,延长电池驱动时间都是大势所趋、众望所归,而元器件单体的低功耗化是重大课题。Freescale公司的"i.MX 6SoloLite"处理器作为节电型处理器,在这些移动设备应用中已取得不菲业绩,但市场对进一步降低功耗的要求还是日益高涨。

1

1. 面向i.MX 6SoloLite产品的power-rail优化电路,采用高效降压型转换器,功耗更低!
为i.MX 6SoloLite处理器的power-rail量身定制电源电路,不仅使休眠时的功耗更低,还成功使待机电流低至12μA。
采用高效降压型转换器,使不仅重负载时,就连轻负载时的效率也可稳定达到82%以上,实现了适合电池供电应用的最佳电源系统。

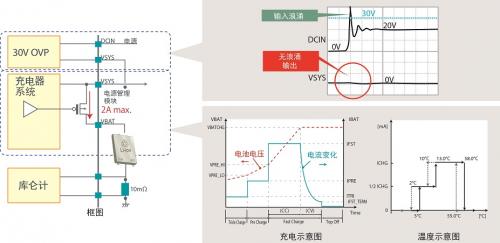

2. 内置带30V过电压保护功能的2A LB充电器,安装面积更小!
便携设备的电源多采用锂离子电池和锂聚合物电池。本产品内置电池充电功能,更节省安装面积。
另外,当不选择电池供电,而选择外部供电装置供电时,有时会出现意外的浪涌电压。作为其对策,本产品内置过电压保护电路,可抗30V以内的浪涌电压,保护元器件不受损坏。此外,可轻松保护连接VSYS端子的各种设备(IC),将实现安全的电源系统。
实装面积减小20%!


2



  • 晶体回路设计:

首先回路设计需要考虑到回路的起振裕度-R。这是关系到回路的起振能力以及系统可靠性的参数。一般我们推荐(-R) / ESR > 5。
其次回路设计不能使晶体工作在过驱动状态。那么驱动功率DL需要满足晶体标称驱动范围以下。
最后一个重要指标是频率稳定度。最终实现的频率输出精度是关系到计时精度的重要指标。根据晶体的温度频率特性,一般要求设计在常温时为正向频率偏差。

  • 晶体选型:

对于晶体的选择CL (负载电容) 是一个重要参数,在回路设计时需要配合晶体的CL 选择外围阻容的参数完成匹配,匹配的结果会关系到上述的回路参数。
下表列出了CL 和-R, DL, PPM 之间的对应关系:

3

  • PCB设计

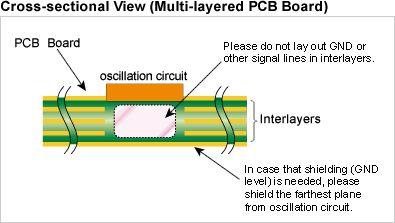

晶体和外部电容尽量靠近IC 侧,走线尽可能短,不要有交叉,远离大电流和高频信号线。晶体下面设置GND走线,如果是多层板设计,晶体下面禁止布其它信号线。
