测量脉搏信号的脉搏传感器“BH1790GLC”

分享到:

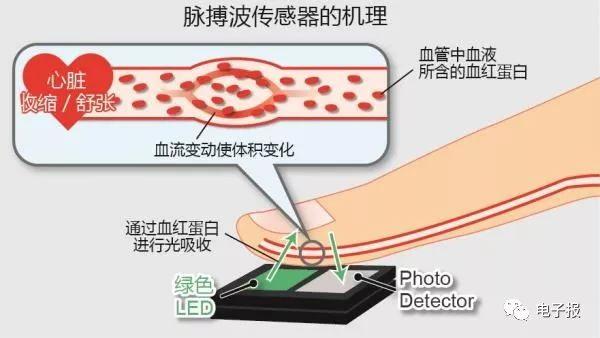

全球知名半导体制造商ROHM面向运动手环和智能手表等可穿戴式设备领域,开发出测量脉搏信号的脉搏传感器“BH1790GLC”。“BH1790GLC”利用ROHM多年来积累的光传感器技术经验和独有的模拟电路技术优势,提高了传感器灵敏度。由此,即使LED的亮度较低也可准确感知脉搏,实现业界最小级别的低功耗。另外,“BH1790GLC”采用脉搏传感器特有的光学滤光片结构,可高精度地检测脉搏信号。因此,不仅使可穿戴式设备的电池寿命更长,还将红外线的影响降低到以往产品的1/10以下,即使在剧烈运动和室外等红外线较强的环境下,也可获得高品质的脉搏信号,有助于推动可穿戴式设备的进一步发展。

今后,ROHM将面向应用日益普及的可穿戴式设备领域,继续开发有助于实现安全、舒适的社会的产品。
一、应用背景


640

近年来对电子设备的节能化、小型化要求越来越高。其中,运动手环和智能手表等可穿戴式设备搭载脉搏测量功能已成为主流趋势,预计未来还会进一步显著增长。然而,可穿戴式设备因存在电池容量限制的问题,而对可长时间驱动的低功耗元器件需求日益增加。针对这种需求,ROHM利用多年积累的光传感器开发经验和独有的红外线去除技术等,成功开发出非常适用于可穿戴式设备的脉搏传感器。通过开发低功耗且高精度的传感器,来满足社会的需求。



641



二、特点
1.实现业界最小级别的低功耗
“BH1790GLC”利用ROHM多年积累的光传感器开发经验和独有的模拟电路技术优势,实现更高的传感器灵敏度。由此,即使在LED亮度较低的条件下,也可准确感知脉搏,功耗比以往产品降低约74%。实现业界最小级别的低功耗,有助于延长可穿戴式设备的电池寿命。


642



2.通过卓越的红外线去除特性,实现高精度检测



643

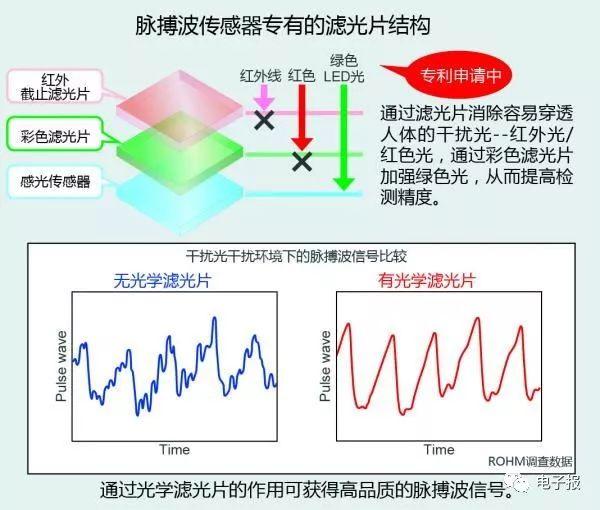

 “BH1790GLC”利用ROHM的传感器技术优势,采用非常适合脉搏检测的符合绿色光波长的光电二极管,同时感光部采用绿色光的滤光片和红外(IR)截止滤光片相结合的脉搏传感器专有的滤光片结构。因此,不仅实现了高精度,而且将红外线的影响降低到以往产品的1/10以下,即使在剧烈运动和太阳光等红外线干扰较强的环境下,也可获得稳定的脉搏数据。
3.面积减少30%,有助于减轻设计负担

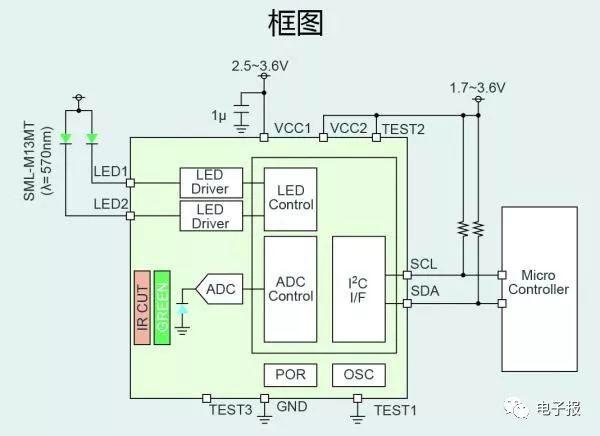

“BH1790GLC”采用低亮度、低V■电压的LED元件,可检测脉搏信号,不再需要以往所需的LED电源用DCDC电路。与以往产品相比可减少达30%的安装面积,有助于减轻设计负荷。
三、应用
●智能手环、智能手表等可穿戴式设备
●智能手机
●其他需要重要数据的设备


644

四、产品规格其他数据

项目

特性值

工作时消耗电流 (LED OFF)

200μA

关断时电流

0.8μA

VCC1电源电压范围

2.5V3.6V

VCC2电源电压范围

1.7V3.6V

工作温度范围

-20+85 ℃

封装尺寸(W x D x H)

2.8 x 2.8 x 0.9 mm

五、术语释疑
1)开放平台
在软件和硬件行业,公开详细的产品规格、零部件清单及程序源代码等旨在促进产品广泛普及的平台。

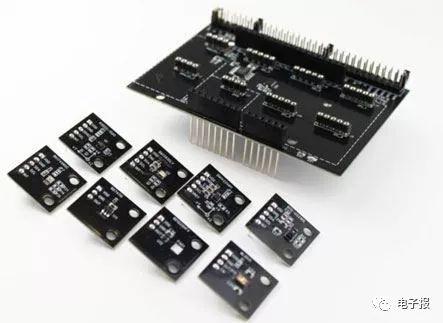

2)传感器扩展板
通过Arduino和Lazurite等通用微控制器开发板,可轻松测量加速度、气压、地磁等传感器信息的扩展板。
◇北京 李凯全
