罗姆的无线供电技术

分享到:

无线充电在最近很火,手机也正在大规模运用上无线充电技术,但是我们离真正的无线供电却还是很遥远。今天和大家聊一聊无线充电/供电技术。

一切都源于无线输电技术

其实无论是无线充电还是无线供电,其实都是源于无线输电技术。

讲到无线输电 我们现在一般认为最开始由尼古拉-特斯拉在19世纪末发明的,特斯拉原本是在爱迪生手底下工作,之后由于意见不合分手,分手的原因是特斯拉认为交流电是未来,而爱迪生认为未来属于直流电,并长时间进行了撕逼,最后的结果我们现在当然都已经知道了。

1

交流电之所以能胜利,很重要的原因在于交流电可以很方便变压,我们知道,远距离传输电能,需要超高的电压保证电能在传输过程中尽量减少损耗。而直流电如果要变压,需要经过:第一步先转换成交流电、第二部经过变压、第三步再转换成直流电,而这样做的话会造成,增加电能损耗、增加设备成本、增加加工难度。所以交流电才成为了我们目前都在使用的电能传输方式。

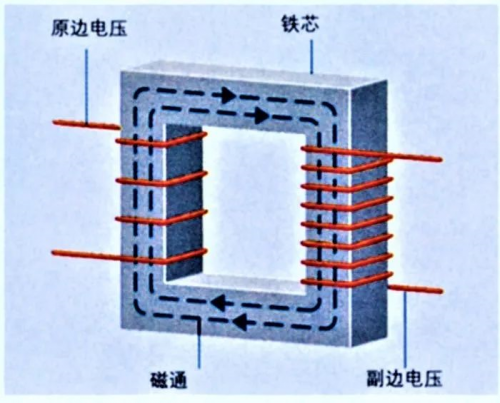

而电能无线传输正是因为基于交流电的发现和应用下,变化的电场可以产生变化的磁场从而能够激发远距离的线圈产生变化的电场(变压器的工作原理之一),于是当时很多人研究如何能够增加距离,可惜一直没有成功。


无线充电和无线供电的区别

好了,前面我们了解完了无线输电的基本情况,再回到我们的问题,无线充电和无线供电的区别在哪里?

两者本质上都来源于无线输电,输电我们都知道,就是将电力通过是指不经过电缆将电能从发电装置传送到接收端的技术。因为目前很多人会将无线输电、无线充电、无线供电混在一起,虽然三者之间的界限不是太能分得清楚,但是其中还是有细微的差别。

从我们消费者使用的角度来看,我们可以这么简单的理解:

无线输电重在输字,重在指电力的传输,这是一个过程也是一种技术,而无线供电和无线充电是应用无线输电技术的不同的两种方式。

如今,为了推广无线供电,相关业界团体正在致力于国际化标准的制定。以欧美国家为中心,无线供电已经应用于智能手机,同时在宾馆、机场候机厅、快餐店、汽车等公共设施领域的应用也日益普及。

1

无线供电则是无线输电设备将电力传输调配给用电器,用电器内部不一定需要对电力进行存储,更多的是强调可以即传即用(当然也可以对电池充电),对远距离可以自由调节位置的用电设备供电。无线供电的意义更多是提供电力给更大的功耗的家用电器设备,达到真·无线用电的要求,可以说无线供电比无线充电要难,意义也更大。

很多人喜欢把三者混在一起叫做无线充电,的确在目前的环境下来说我们接触的比较多的是无线充电。但今后随着技术的发展,在各自的应用场景下,我们还是需要将这些区分开。


罗姆的无线供电控制IC
目前无线供电控制IC有接收端(终端)的BD57011AGWL、BD57015GWL和发射端(供电端)的BD57020MWV、BD57021MWV。这些产品均满足WPC Qi Ver.1.2标准。

2

是的。在这里介绍一下其中满足WPC Qi标准中等功率(EPP)标准的芯片组BD57015GWL和BD57020MWV。

该芯片组不仅满足5W的低功率标准,还满足3倍高的15W中等功率标准,实现了与有线同等的充电功率。不仅支持智能手机充电,还支持平板电脑等10W级应用的无线充电。右图是BD57015GWL和BD57020MWV的系统构成示意图。电力通过电磁感应从发射端输送到接收端。基本上与变压器的原理相同。
