PWM电流驱动的​BD60223FP步进电机驱动器，待机状态电路电...

shakencity

全球最知名的半导体厂商罗姆(ROHM)株式会社推出了一款PWM电流驱动的双极低功耗步进电机驱动器——BD60223FP。它的待机状态电路电流最大为10 µA，正常工作电路电流典型值为2.5mA。BD60223FP步进电机驱动器具有低输出导通电阻、大输出电流负载能力和宽工作电源电压范围的优点。它的输出导通电阻典型值为0.55Ω，额定输出连续电流最大可达 1.5A，额定输出峰值电流最大可达2.0A，可以在8V到28V的宽电源供电电压范围内工作。

BD60223FP步进电机驱动器的输入接口采用CLK-IN驱动模式，激励模式通过内置DAC对应全步进模式、半步进模式、1/4步进模式和1/16步进模式。在电流衰减的方法中，快速衰减/慢速衰减的比率可以无任何限制地自由设置，并且可以以最合适的方式控制所有可用模式。 此外，BD60223FP步进电机驱动器的电源供电可以由单个系统驱动，可以简化设计。

BD60223FP步进电机驱动器内置尖峰噪声消隐功能来降低噪声，并且不需要外部噪声滤波器，可以减少外部元件数量和简化电路设计。BD60223FP步进电机驱动器还内置丰富的保护功能电路，包括热关断电路（TSD）、过流保护电路（OCP）、欠压锁定电路（UVLO）、过压锁定电路（OVLO）和相邻引脚短路保护电路等。

BD60223FP步进电机驱动器可以在-25°C至+ 85°C的温度范围内正常工作。它采用 HSOP25封装，封装的大小为13.60mm x 7.80mm x 2.11mm，实物如图1所示。BD60223FP步进电机驱动器的典型应用电路如图2所示，主要应用于PPC、多功能打印机、激光打印机、喷墨打印机、监控摄像机和WEB摄像机、缝纫机、照片打印机、传真机、扫描仪和迷你打印机、玩具和机器人等众多领域。

图1：BD60223FP步进电机驱动器的实物图

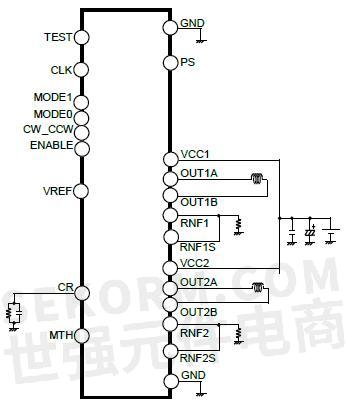

图2：BD60223FP步进电机驱动器典型应用电路

BD60223FP步进电机驱动器的产品特性：

·电源电压范围8V至28V

·额定输出电流（连续）:1.5A

·额定输出电流（峰值）:2.0A

·工作温度范围:-25°C至+ 85°C

·输出导通电阻典型值:0.55Ω

·低导通电阻DMOS输出

·CLK-IN驱动模式

·PWM恒流（另一种激励方式）

·内置尖峰噪声消隐功能（不需要外部噪声滤波器）

·全，半，1/4，1/16步进功能

·自由定时激励模式开关

·电流衰减模式切换功能（线性可变的快/慢衰减比率）

·正常旋转和反向旋转切换功能

·省电功能

·内置逻辑输入下拉电阻

·上电复位功能

·热关断电路（TSD）

·过流保护电路（OCP）

·欠压锁定电路（UVLO）

·过压锁定电路（OVLO）

·相邻引脚短路保护

BD60223FP步进电机驱动器的应用领域：

·PPC

·多功能打印机

·激光打印机

·喷墨打印机

·监控摄像机和WEB摄像机

·缝纫机

·照片打印机

·传真机

·扫描仪和迷你打印机

·玩具和机器人
