BD3775AF是ROHM新推出的一款2ch复位比较器IC,可调延迟时间的电源电压监测器。采用SOP8封装形式,长6.20mm宽5.00mm高1.71mm,如图1所示。体积小巧适用于各种嵌入式程序。本产品为标准级产品,不推荐用于车载设备。


图1:BD3775AF示意图


BD3775AF的输入电压3.5V 至18V,电压检测VSAL:4.20V(Typ.) VSAH :4.30V(Typ.)  VSB:1.230V(Typ.) VSC:1.245V(Typ.),BD3775AF的最低操作温度-40℃最高温度为85℃。BD3775AF的功耗很低(ICC=0.35mA,VCC=5V)。

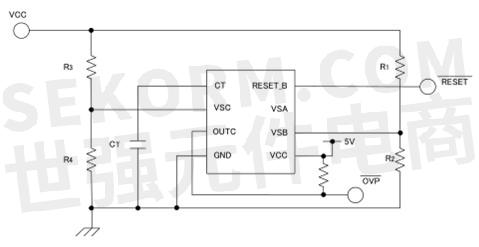

图2:BD3775AF典型应用电路


BD3775AF的过压保护比较仪有三个Comp.A,Comp.B,Comp.C。Comp.A,Comp.B可以对检测到的电压施加滞后,以便当VSA或VSB引脚降至1.230V以下,RESET_B信号输出变为“低”电平。Comp.B可以检测任何给定电压,也可以用作强制复位引脚。BD3775AF可以检测到电源瞬间中断或下降的异常情况。BD3775AF通过将电容连接到VSA或VSB引脚可以创建延迟触发功能。Comp.C是无滞后的集电极开路输出比较仪,其中输入/输出的极性特征是相反的。因此Comp.C对于过电压检测和正逻辑很有用。RESET_B信号输出用于创建参考电压。CT与电容器连接可以决定延迟时间。


图3:BD3775AF的引脚配置图


BD3775AF主要特点:

•高精度电压检测(VSA=4.20V±2.5%)

•用户可选择的延迟阈值电平(VSB = 1.230V±1.5%)的内部复位电路

内部开路集电极输出比较器可以创建过压检测电路,参考电压发生器等。(VSC,OUTC)

•用户可选择延迟释放复位信号的时间(取决于CT节点的电容)

•低功耗(Icc = 0.35mA,VCC = 5V)

•SOP8封装(5.0×6.2mm,1.27mm间距)

•输入电压:3.5V to 18V

•电压检测

:VSAL      4.20V(Typ.)

:VSAH      4.30V(Typ.)

:VSB       1.230V(Typ.)

:VSC       1.245V(Typ.)

•工作温度:-40℃ to 85℃


BD3775AF典型应用:

•工业设备

•游乐场娱乐设备
