BD6376GUL,BD65494MUV是ROHM公司推出的用于直流有刷电机的单H桥电机驱动器。其具有2.0V~9.0V的宽电机电源电压范围，以及较低的功耗。其采用小型表面贴装封装，可更多的用于移动系统，家用电器，娱乐系统等领域。

BD6376GUL,BD65494MUV H桥电机驱动器的电源电压范围为2.5V~3.6V，控制输入电压范围为0~VCC。该H桥电机驱动器具有较小的电流消耗，其开路模式下的电路电流典型值为360μA，而待机电流的最大值仅为1μA。BD6376GUL, BD65494MUV属于高速开关型驱动器，其开启时间的典型值仅200ns，关闭时间的典型值也仅为60ns。该H桥电机驱动器还具有-1.0A~+1.0A的输出电流（DC），以及低输出导通电阻，其输出导通电阻分别为0.45Ω和0.55Ω。

BD6376GUL,BD65494MUV H桥电机驱动器还具有欠压锁定保护和热关断功能。BD6376GUL的欠压锁定输出电压为2.0V~2.4V，它们还内置热关断电路，可防止IC受热损坏。其工作温度范围为-30℃~+85℃，最大结温可达150℃。它们还具有较低的功耗，其值分别为0.72W和0.62W，可用于低功耗的设计要求。

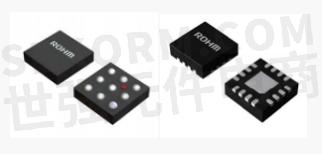

图1 BD6376GUL,BD65494MUV H桥电机驱动器产品图

BD6376GUL,BD65494MUV H桥电机驱动器产品特性：

• 电源电压范围：2.5V~3.6V

• 电机电源电压范围：2.0V~9.0V

• 电路电流（开路模式）：360μA（典型值）

• 待机电流：1μA（最大值）

• 控制输入电压范围：0~VCC

• 逻辑输入频率：200kHz（最大值）

• 最小逻辑输入脉冲宽度：0.5μs（最小值）

• 开启时间：200ns（典型值）

• 关闭时间：60ns（典型值）

• H桥输出电流（DC）：-1.0A~+1.0A

• 输出导通电阻（总）

  - BD6376GUL：0.45Ω（典型值）

  - BD65494MUV：0.55Ω（典型值）

• 工作温度范围：-30℃~+85℃

• 低导通电阻功率DMOS输出

• 带PDMOS高侧驱动器的无泵充电

• 欠压锁定保护和热关断功能

BD6376GUL,BD65494MUV H桥电机驱动器应用领域：

• 移动系统

• 家用电器

• 娱乐系统
